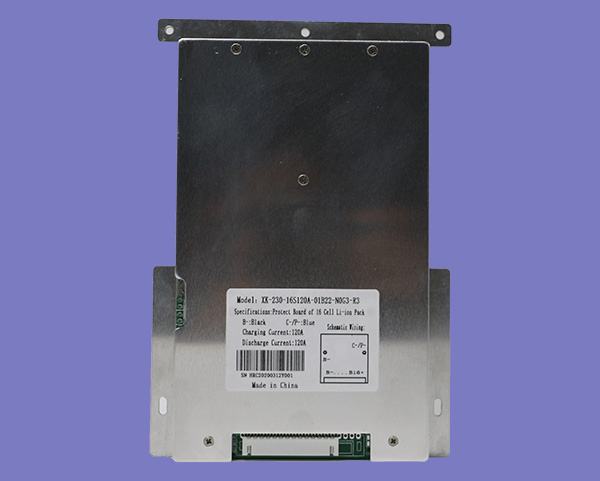

一：儲能電池保護板過充電保護原理：

當電池通過充電器充電時，隨著充電時間的增加，電池的電壓將越來越高，當電池電壓升高到4.4V時，DW01將認為電池電壓已處于過充電狀態，便立即斷開第3腳的輸出電壓，使第3腳電壓變?yōu)?/span>0V，8205A內的開關因第4腳無電壓而關閉。此時電池的B-與保護板的P-之間處于斷開狀態。即電池的充電回路被切斷，電池將停止充電。

等到保護板的P與P-間接上放電負載后，因此時雖然過充電控制開關關閉,但其內部的二極管正方向與放電回路的方向相同,故放電回路可以進行放電,當電池的電壓被放到低于4.3V時，DW01停止過充電保護狀態重新在第3腳輸出高電壓，使8205A內的過充電控制管導通，即電池的B-與保護板P-又重新接上，電池又能進行正常的充放電。

以上就是對儲能電池保護板保護電池原理的全部介紹，希望通過本文的介紹，大家對于儲能電池保護板的工作原理有足夠的了解，如果您還有哪些方面不是很了解，歡迎您來電咨詢小編哦。
