簡析電池保護板過充電過放電的原理
導讀

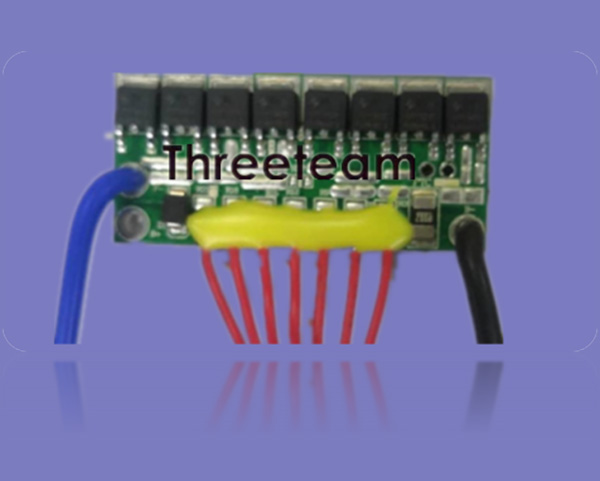

電池保護板顧名思義就是保護電池的，可以有效地防止電池一些不必要的損壞導致的損失。那么電池保護板的充、放電的原理是什么呢？接下來由小編告訴你。 一、保護板過放電保護控
電池保護板顧名思義就是保護電池的，可以有效地防止電池一些不必要的損壞導致的損失。那么電池保護板的充、放電的原理是什么呢？接下來由小編告訴你。
一、保護板過放電保護控制原理：
當電芯通過外接的負載進行放電時,電芯的電壓將慢慢降低，同時DW01內部將通過R1電阻實時監測電芯電壓，當電芯電壓下降到約2.3V時DW01將認為電芯電壓已處于過放電電壓狀態，便立即斷開第1腳的輸出電壓，使第1腳電壓變?yōu)?V，8205A內的開關管因第5腳無電壓而關閉。此時電芯的B-與保護板的P-之間處于斷開狀態。即電芯的放電回路被切斷，電芯將停止放電。保護板處于過放電狀態并一直保持。等到保護板的P與P-間接上充電電壓后，DW01經B-檢測到充電電壓后便立即停止過放電狀態，重新在第1腳輸出高電壓，使8205A內的過放電控制管導通，即電芯的B-與保護板的P-又重新接上，電芯經充電器直接充電。
二、保護板過充電保護控制原理：
當電池通過充電器正常充電時，隨著充電時間的增加，電芯的電壓將越來越高，當電芯電壓升高到4.4V時，DW01將認為電芯電壓已處于過充電電壓狀態，便立即斷開第3腳的輸出電壓，使第3腳電壓變?yōu)?V，8205A內的開關管因第4腳無電壓而關閉。此時電芯的B-與保護板的P-之間處于斷開狀態。即電芯的充電回路被切斷，電芯將停止充電。保護板處于過充電狀態并一直保持。等到保護板的P與P-間接上放電負載后，因此時雖然過充電控制開關管關閉,但其內部的二極管正方向與放電回路的方向相同,故放電回路可以進行放電,當電芯的電壓被放到低于4.3V時，DW01停止過充電保護狀態重新在第3腳輸出高電壓，使8205A內的過充電控制管導通，即電芯的B-與保護板P-又重新接上，電芯又能進行正常的充放電。
想要讓電池保護板進行工作就要記住電池保護板的過放電以及過充電的原理，可以減少一些電池使用方面的問題，防止電池?fù)p壞造成損失。
