淺談鋰電池保護板的構成與主要作用
導讀

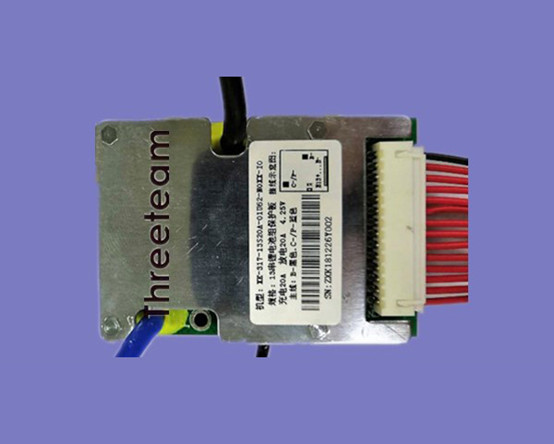

鋰電池之所以需要保護，是由它本身特性決定的。由于鋰電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰電池鋰電組件總會跟著一塊精致的保護板和一
鋰電池之所以需要保護，是由它本身特性決定的。由于鋰電池本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰電池鋰電組件總會跟著一塊精致的保護板和一片電流保險器出現。鋰電池的保護功能通常由保護電路板和PTC協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，即時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。由于大多數人并不清楚鋰電池保護板的相關內容，所以，接下來由鋰電池保護板廠家為大家簡單地介紹一下鋰電池保護板的構成與主要作用。
一般要求在-25℃～85℃時Control(IC)檢測控制電芯電壓與充放電回路的工作電流、電壓，在一切正常情況下C-MOS開關管導通，使電芯與鋰電池保護電路板處于正常工作狀態，而當電芯電壓或回路中的工作電流超過控制IC中比較電路預設值時，在15～30ms內，將CMOS關斷，即關閉電芯放電或充電回路，以保證使用者與電芯的安全。
鋰電池保護板有兩種設計方式，分別是正極板、負極板，原理及目的都是一樣的，但該設備不支持通過軟件來修改正、負極保護板的設置，所以只能通過物理上正確連接來確定保護方式，同時所用的軟件也不同，下面分別介紹兩種保護板的連接方式及操作方法。
過程中電池保護板在非標電池設備上測試時有很多連接方法，也值得測試連接有所熟悉，簡單過程如下：
1、將設備放置于相對水平的桌面上，并且調整設備的平穩度，使之平穩；
2、保證設備的使用環境濕度在30~50%范圍，濕度太高容易發生機殼漏電，發生觸電事故；
3、接入合適電源(AC220V/0.1A)，開啟總設備電源按鈕，打開各自電源模塊按鈕；
以上內容便是鋰電池保護板的構成與主要作用，希望能夠加深大家對于鋰電池保護板的認識。如果想要購買鋰電池保護板，歡迎致電鋰電池保護板廠家，我們將竭誠為大家服務。
