你知道鋰電池組保護板原理和鋰電保護電路嗎？
導讀
眾所周知 鋰電池保護板 時鋰電池組中的重要角色，它擔任著保護鋰電池的重要作用，防止因為鋰電池損壞而出現不可挽回的損失，那么鋰電池保護板的保護原理以及鋰電保護電路的四
眾所周知鋰電池保護板時鋰電池組中的重要角色，它擔任著保護鋰電池的重要作用，防止因為鋰電池損壞而出現不可挽回的損失，那么鋰電池保護板的保護原理以及鋰電保護電路的四個功能又是什么呢？接著看下去吧。
鋰電池組保護功能：
鋰電池組的保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。

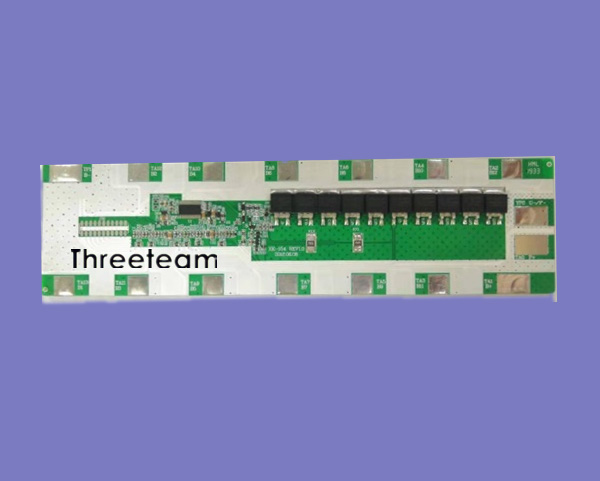

普通鋰電池保護板通常包括控制IC、MOS開關、電阻、電容及輔助器件FUSE、PTC、NTC、ID、存儲器等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路導通，而當電芯電壓或回路電流超過規定值時，它立刻控制MOS開關關斷，保護電芯的安全。
鋰電池組之所以需要保護，是由它本身特性決定的。由于鋰電池組本身的材料決定了它不能被過充、過放、過流、短路及超高溫充放電，因此鋰電池組件總會跟著一塊精致的保護板和一片電流保險器出現。
鋰電池的保護功能通常由保護電路板和PTC等電流器件協同完成，保護板是由電子電路組成，在-40℃至+85℃的環境下時刻準確的監視電芯的電壓和充放回路的電流，及時控制電流回路的通斷；PTC在高溫環境下防止電池發生惡劣的損壞。
普通鋰電池保護板通常包括控制IC、MOS開關、電阻、電容及輔助器件FUSE、PTC、NTC、ID、存儲器等。其中控制IC，在一切正常的情況下控制MOS開關導通，使電芯與外電路導通，而當電芯電壓或回路電流超過規定值時，它立刻控制MOS開關關斷，保護電芯的安全。
鋰電保護電路的四個功能：
1、過度充電保護
過度充電保護IC的原理為：當外部充電器對鋰電池充電時，為防止因溫度上升所導致的內壓上升，需終止充電狀態。此時，保護IC需檢測電池電壓，當到達4.25V時(假設電池過充點為4.25V)即激活過度充電保護，將功率MOS由開轉為關斷，進而截止充電。
另外，還必須注意因噪聲所產生的過度充電檢出誤動作，以免判定為過充保護。因此，需要設定延遲時間，并且延遲時間不能短于噪聲的持續時間。
2、過度放電保護
在過度放電的情況下，電解液因分解而導致電池特性劣化，并造成充電次數的降低。采用鋰電池保護IC可以避免過度放電現象發生，實現電池保護功能。
3、過電流保護
因為不明原因(放電時或正負極遭金屬物誤觸)造成過電流或短路，為確保安全，必須使其立即停止放電
當放電電流過大或短路情況發生時，保護IC將激活過(短路)電流保護，此時過電流的檢測是將功率MOSFET的Rds(on)當成感應阻抗用以監測其電壓的下降情形，如果比所定的過電流檢測電壓還高則停止放電，同樣地，過電流檢測也必須設有延遲時間以防有突發電流流入時發生誤動作。
